Концевые выключатели с поворотным механизмом

Концевые Выключатели C Поворотным Механизмом предназначены для управления перемещением промышленного оборудования. Длина перемещения измеряется на основе угла поворота и/или числа оборотов вала, при этом определяются верхний, нижний и, при необходимости, промежуточные пределы перемещения машин и механизмов. Концевой выключатель, как правило, подключается к валу двигателя.

С помощью передачи и кулачков он приводит в действие микропереключатель, если достигнуто требуемое число оборотов. Таким образом прекращается движение двигателя, если перемещаемая нагрузка достигла требуемого или конечного положения. Посредством зубчатой передачи устройство управляет системой кулачков для приведения в действие 2, 4 или более микропереключателей в целях запуска или остановки двигателя или механизма после совершения заданного числа оборотов.

Каждый кулачок оснащен независимым регулирующим микрометрическим винтом, с помощью которого можно настраивать размыкание и замыкание каждого микропереключателя согласно конкретным требованиям. Зубчатая передача с различными передаточными отношениями поставляется с двунаправленным валом или линейным управлением (потенциометр или датчик угла поворота). Каждая серия концевых выключателей отличается особыми характеристиками, которые помогают снижать затраты на монтаж и техобслуживание.

Выключатели можно оснащать максимум 6 контактами и комбинировать с потенциометрами и датчиками угла поворота в целях решения конкретных задач. Также предлагаются переключатели мгновенного действия и различные типы кулачков согласно требованиям заказчиков. Широкий выбор стандартных и индивидуальных передаточных отношений позволяет решать разнообразные задачи.

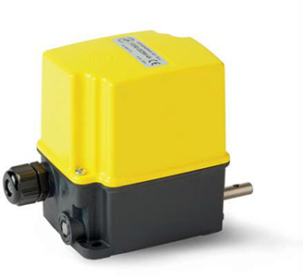

FGR0

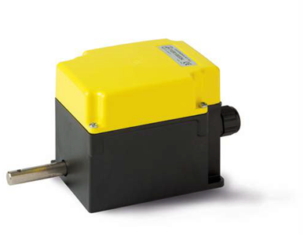

FGR1

FGR2

FGR3

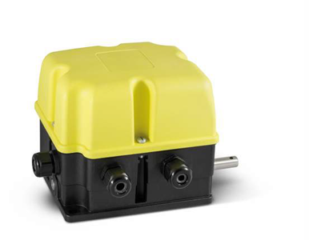

Giovenzana rонцевые выключатели с поворотным механизмом

Области применения

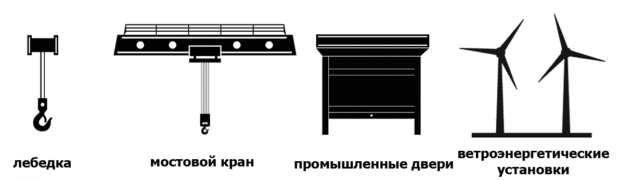

концевые выключатели Giovenzana c поворотным механизмом применяются для управления различными видами оборудования: от подъемных механизмов, судоподъемников и промышленных подъемных ворот до театральных подъемников и ветроэнергетических установок.

Характеристики

• Обороты вала передаются на кулачковый механизм, который приводит в действие механические переключающие контакты.

• Концевые выключатели с поворотной зубчатой передачей в серии FGR предлагаются с различными передаточными отношения (в т.ч. прямая передача).

• Возможность установки максимум 8 переключающих контактов.

• Размыкающие контакты с принудительным размыканием используются для функций безопасности.

• Каждый кулачок можно индивидуально настраивать в требуемом положении, что позволяет гибко задавать конечные положения и опорные точки. Более точная настройка кулачков с помощью винтов.

• Передача и направляющие валы изготовлены из нержавеющей стали, что означает защиту от износа и коррозии.

• Резиновый уплотнитель по периметру обеспечивает отличную защиту от пыли и влаги, позволяя легко гарантировать степень защиты IP66 для полного ассортимента продукции.

• Внутреннее пространство оптимизировано для быстрого и удобного подключения кабелей.

Преимущества

› Высокая степень защиты

› Превосходная термостойкость: от –30°C до +70°C

› Простота в обращении, прочность и долговечность

› Гарантированная безопасность

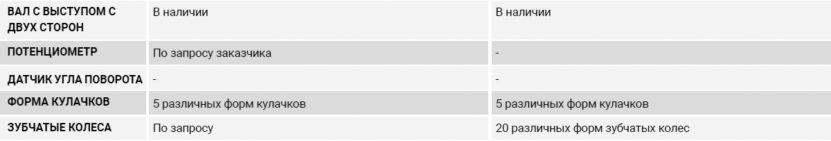

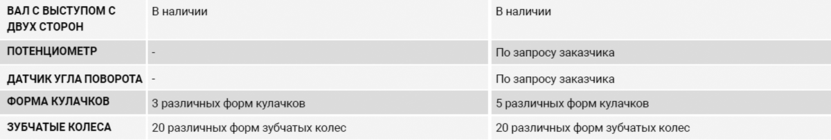

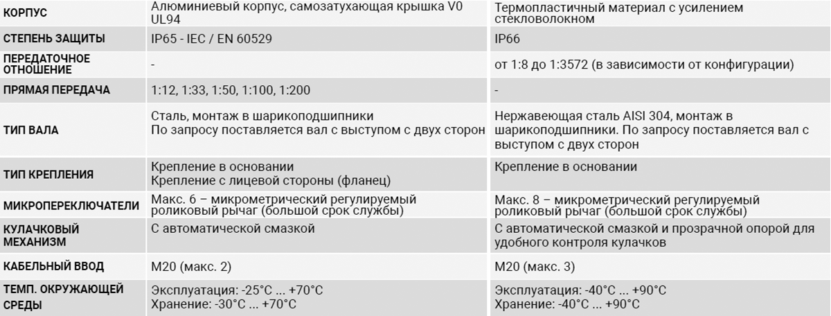

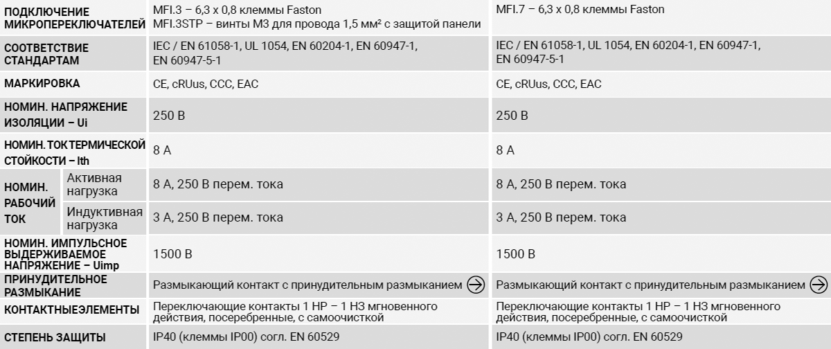

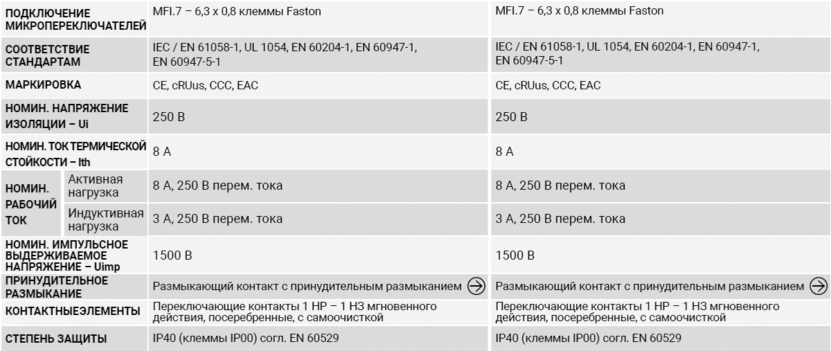

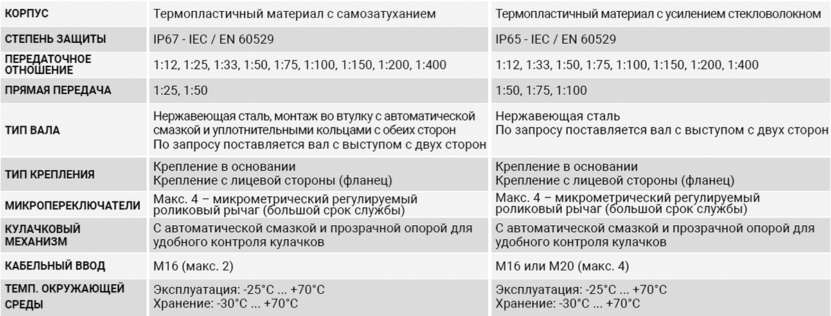

Общие характеристики моделей FGR0 и FGR1
