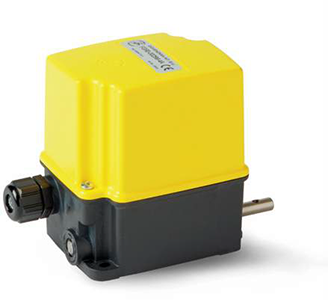

Концевой выключатель FGR0

Продукция > Концевые выключатели с поворотным механизмом > Концевые выключатели FGR0
FGR0

концевые выключатели c поворотным механизмом
Компактный концевой выключатель с поворотной зубчатой передачей
Устройство FGR0 предназначено для контроля числа оборотов вращающихся компонентов или углового положения в промышленном или строительном оборудовании. Как правило, оно используется в небольших подъемных кранах. Оно также пригодно для управления автоматизированными дверями и крышами теплиц. Посредством зубчатой передачи устройство управляет системой кулачков для приведения в действие 2, 4 или более микропереключателей в целях запуска или остановки двигателя или механизма после совершения заданного числа оборотов. Каждый кулачок оснащен независимым регулирующим винтом, с помощью которого можно настраивать размыкание и замыкание каждого микропереключателя согласно конкретным требованиям. Система позволяет выбирать передаточные отношения в диапазоне от 1:12 до 1:1480.
Giovenzana концевые выключатели c поворотным механизмом
Общие характеристики
• Предлагаются различные модели:
- крепление в основании
- крепление с лицевой стороны (стандартный фланец)
- вал с выступом с двух сторон (по запросу)
• Уменьшенные размеры конструкции
• Два варианта высоты крышки, если устройство оснащено 2 или 4 микропереключателями.
• Степень защиты IP67 (IEC / EN 60529)
• Различные передаточные отношения: 1:12, 1:25, 1:33, 1:50, 1:75, 1:100, 1:150, 1:200, 1:400 (по запросу)
• Прямая передача: 1:25, 1:50 (прочие передаточные отношения по запросу)
• По запросу с зубчатыми колесами
• Микропереключатели:
- устройство с 2 или 4 микропереключателями
- настройка рабочей точки с помощью регулирующего винта
- каждый переключатель имеет 1 замыкающий и 1 размыкающий контакт
- размыкающие контакты с принудительным размыканием
Giovenzana концевые выключатели c поворотным механизмом
Соответствие и сертификаты
• 2014/35/ЕU - 2014/33/ЕU - 2011/65/ЕU - 2015/863/ЕU
• EN 60947-1 (2007/A1 : 2011/A2 : 2014).
• EN 60947-5-1 (2004/A1 : 2009/AC : 2004/AC : 2005).
• EN 60204-1 (2006/A1 : 2009).
• EN 60529 (1991/A1 : 2000/A2 : 2013).
• EN 50581 (2012)
• IEC 63000 (2016)
Giovenzana концевые выключатели c поворотным механизмом
Giovenzana концевые выключатели c поворотным механизмом
Giovenzana концевые выключатели c поворотным механизмом
Giovenzana концевые выключатели c поворотным механизмом
2 микропереключателя
4 микропереключателя

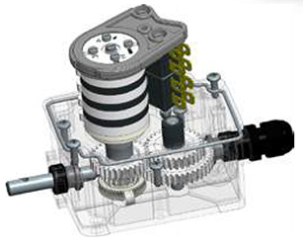

2 микропереключателя

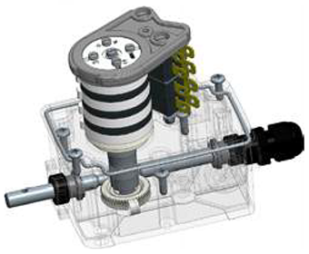

Прямая передача
4 микропереключателя
Прямая передача
Предлагаемые версии
Giovenzana концевые выключатели c поворотным механизмом
Giovenzana концевые выключатели c поворотным механизмом

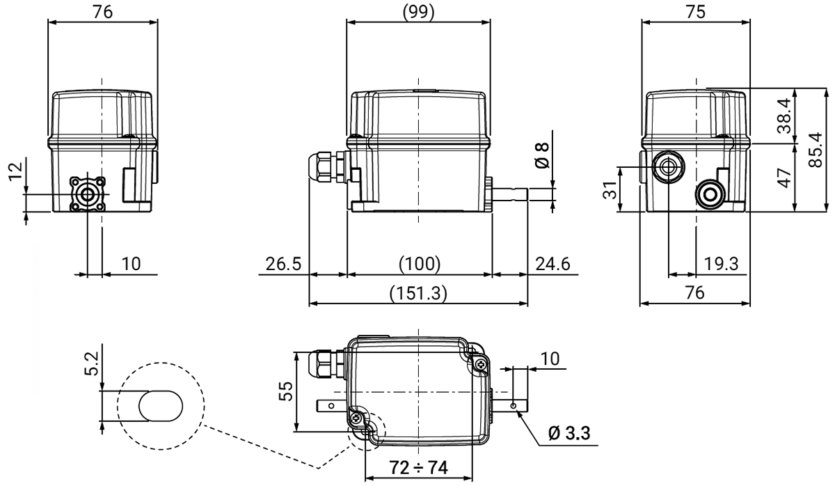

Крепление в основании
2 микропереключателя
Giovenzana концевые выключатели c поворотным механизмом
Giovenzana концевые выключатели c поворотным механизмом

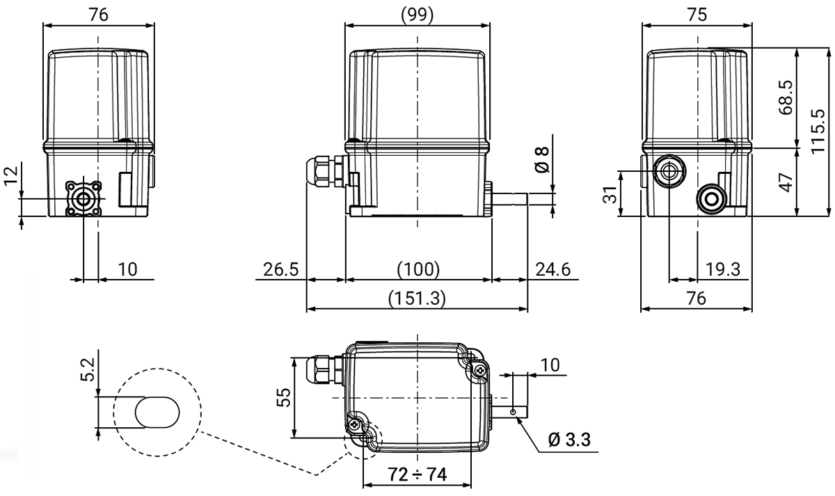

Крепление в основании
4 микропереключателя
Giovenzana концевые выключатели c поворотным механизмом
Giovenzana концевые выключатели c поворотным механизмом

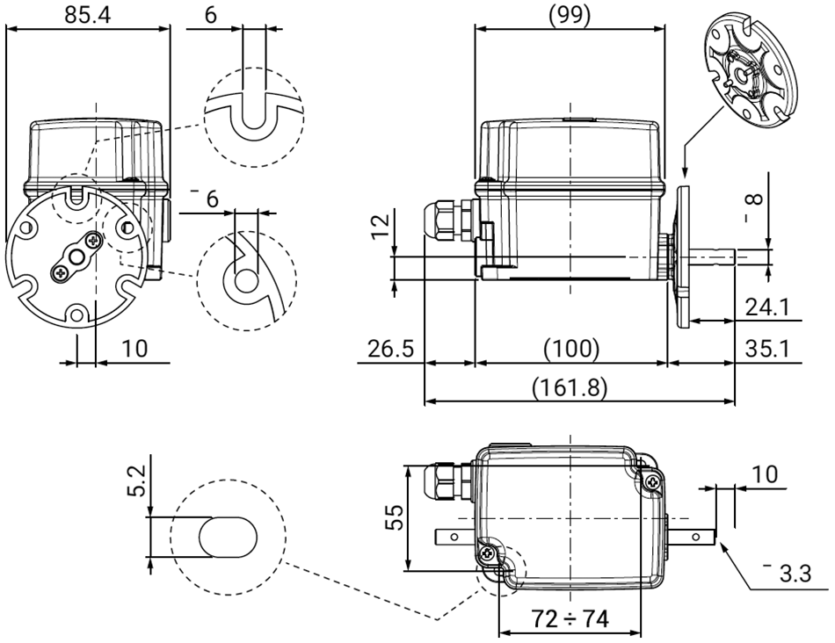

Крепление с лицевой стороны
2 микропереключателя
Giovenzana концевые выключатели c поворотным механизмом
Giovenzana концевые выключатели c поворотным механизмом

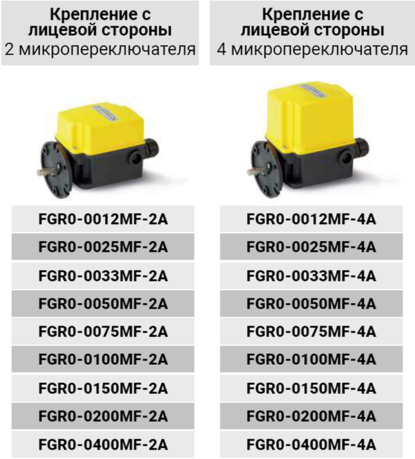

Крепление с лицевой стороны
4 микропереключателя
Giovenzana концевые выключатели c поворотным механизмом
Giovenzana концевые выключатели c поворотным механизмом

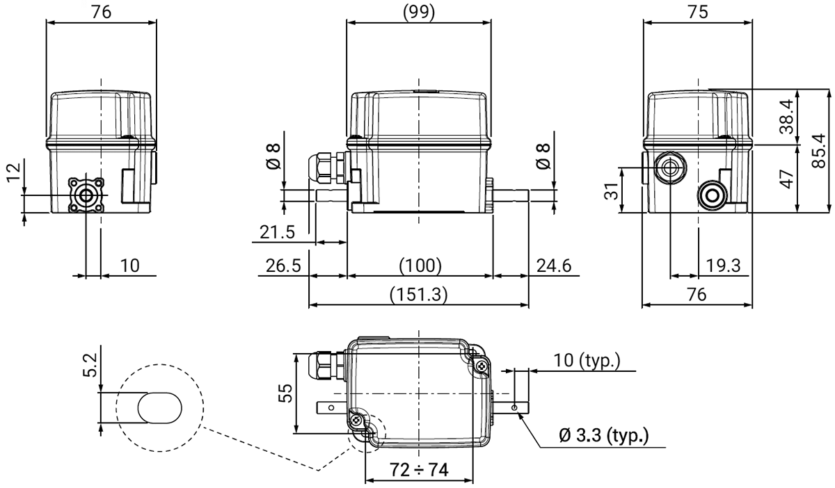

Вал с выступом с двух сторон
2 микропереключателя
Giovenzana концевые выключатели c поворотным механизмом
Giovenzana концевые выключатели c поворотным механизмом
Вал с выступом с двух сторон
4 микропереключателя
Giovenzana концевые выключатели c поворотным механизмом

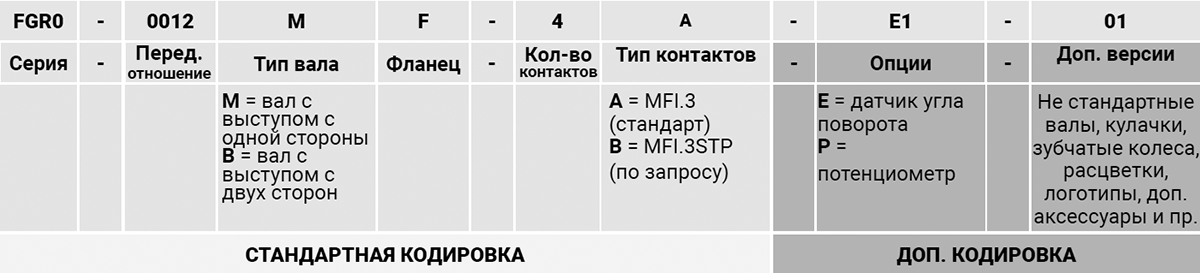

Расшифровка кодовых обозначений
В серии FGR0 используются четкие кодовые обозначения: каждый блок имеет определенное значение. Код содержит всю необходимую информацию, которая может потребоваться при создании индивидуальных конфигураций.
Giovenzana концевые выключатели c поворотным механизмом

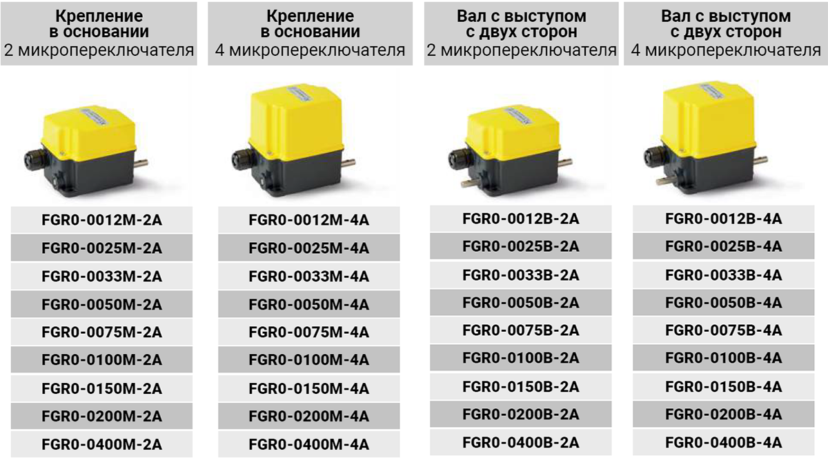

Предлагаемые версии
Giovenzana концевые выключатели c поворотным механизмом
Giovenzana концевые выключатели c поворотным механизмом
Возможные типы контактов
Возможная форма кулачков
Giovenzana концевые выключатели c поворотным механизмом
Giovenzana концевые выключатели c поворотным механизмом
Giovenzana концевые выключатели c поворотным механизмом
Giovenzana концевые выключатели c поворотным механизмом
Giovenzana концевые выключатели c поворотным механизмом
Giovenzana концевые выключатели c поворотным механизмом
Giovenzana концевые выключатели c поворотным механизмом
Модели для крепления в основании

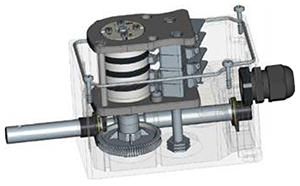

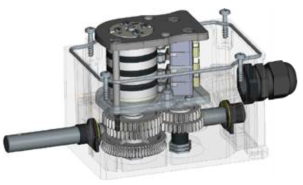

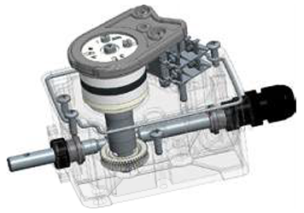

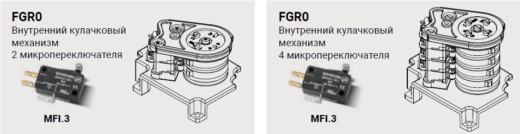

Вид изнутри
Giovenzana концевые выключатели c поворотным механизмом
Giovenzana концевые выключатели c поворотным механизмом
4 микропереключателя
4 микропереключателя
Прямая передача
Концевые выключатели с поворотным механизмом

Каталоги Giovenzana к концевым выключателям с поворотным механизмом

Каталог Подъемное оборудование Giovenzana
Каталог Giovenzana Концевые выключатели и микропереключатели
Каталог Giovenzana Концевые выключатели и микропереключатели
