Концевой выключатель FGR3
Продукция > Концевые выключатели с поворотным механизмом > Концевые выключатели FGR2
FGR3
Концевые выключатели c поворотным механизмом
Устройство FGR3 предназначено для управления перемещением промышленного оборудования. Длина перемещения измеряется на основе угла поворота и/или числа оборотов вала. Устройство пригодно для различных областей применения (например, подъемные краны и ветроэнергетические установки).
Общие характеристики
• Предлагаются различные модели:
- крепление в основании
- вал с выступом с двух сторон
- крепление с лицевой стороны (по запросу)
• Степень защиты IP66
• Различные передаточные отношения от 1:8 до 1:3572 (в зависимости от конфигурации)
• По запросу с зубчатыми колесами

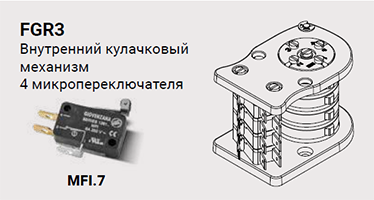

• Микропереключатели:
- макс. с 8 микропереключателей
- настройка рабочей точки с помощью регулирующего винта
- каждый переключатель имеет 1 замыкающий и 1 размыкающий контакт
- размыкающие контакты с принудительным размыканием
Соответствие и сертификаты
• 2014/35/ЕU - 2014/33/ЕU - 2011/65/ЕU - 2015/863/ЕU
• EN 60947-1 (2007/A1 : 2011/A2 : 2014).
• EN 60947-5-1 (2004/A1 : 2009/AC : 2004/AC : 2005).
• EN 60204-1 (2006/A1 : 2009).
• EN 60529 (1991/A1 : 2000/A2 : 2013).
• EN 50581 (2012)
• IEC 63000 (2016)

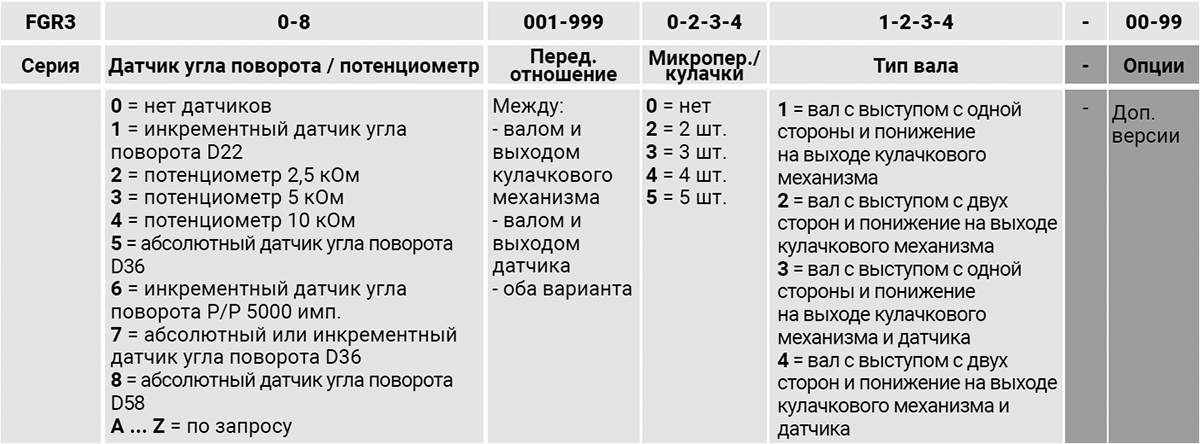

Расшифровка кодовых обозначений
В серии FGR3 используются четкие кодовые обозначения: каждый блок имеет определенное значение. Код содержит всю необходимую информацию, которая может потребоваться при создании индивидуальных конфигураций.
Предлагаемые версии
Предлагаемые версии

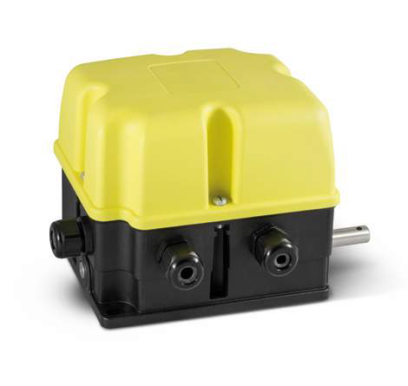

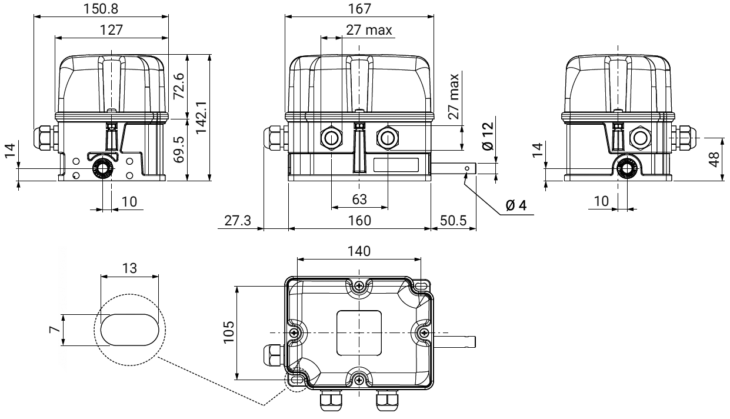

Крепление в основании

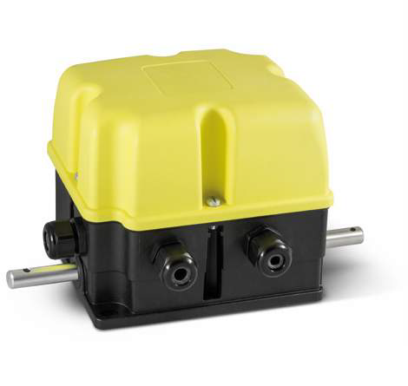

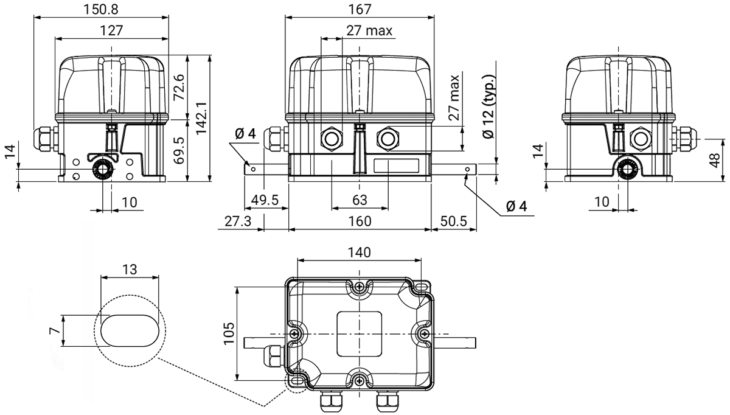

Вал с выступом с двух сторон
С потенциометром
Предлагаемые опции
• Возможно исполнение с креплением с лицевой стороны. По запросу поставляются различные типы фланцевых аксессуаров.
• Возможность установки микропереключателей MFI.7 (стандартная версия) или микропереключателей MFI.7D (позолоченные контакты, морское исполнение).
• Возможность установки абсолютного или инкрементного датчика угла поворота, также предлагается модель с внешним датчиком угла поворота.
Серия FGR3 – это устройства с возможностями индивидуальной настройки.
Создайте ваше собственное устройство с помощью системы кодовых обозначений FGR3.
Возможные типы контактов
Возможная форма кулачков
MFI.7
MFI.7D
По запросу
Морское
исполнение
16020081
A (10°) – стандарт
16020097
B (60°)
16020094
C (180°)
16020095
D (противоп.)
16020093
E (10 выступов)
